項目背景
據統計，數月來納米軟件承接大大小小的非標項目近30個，隨著案例的不斷輸出，納米軟件在網絡上的知名度越來越高，越來越多的客戶想了解如何做系統集成？如何實現儀器自動化測試數據采集、儀器自動化計量、儀器智能管理？這不，上海一用戶通過網絡外鏈找到納米軟件，希望做一套射頻同軸線纜的自動測試系統。
項目需求
1、軟件開發語言為LabView；
2、實現用電腦軟件對E5071C矢量網絡分析儀、Fluke PM6304 LCR測量儀器的控制使用；
3、軟件能夠實現硬件連接、參數設置、數據采集與保存；
4、通過VISA庫實現對儀器的通信控制功能，通過多線程技術實現測試數據的采集.
納米軟件解決方案
射頻同軸電纜測試系統由計算機、安捷倫E5071C網絡分析儀、Fluke 6304 LCR表、一個繼電器開關和兩個同軸開關組成。

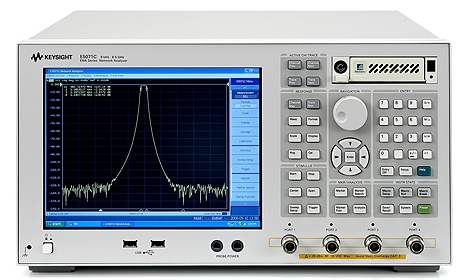

（1） 網絡分析儀
品牌：安捷倫
型號：E5071C
網絡分析儀用于測試衰減，TDR和回波損耗和相位延時數據。

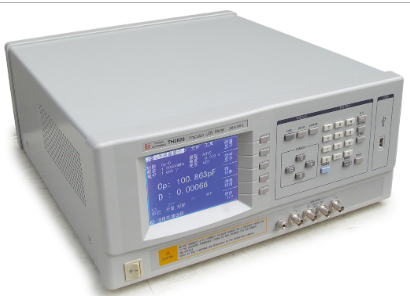

（2） LCR測試儀
品牌：Fluke
型號：6304
LCR測試儀用于測試電容數據。
（3） 繼電器開關
品牌：JXINW
型號：2路232繼電器
通過設置繼電器開關通斷可選擇測試設備。
項目成果
射頻同軸電纜測試軟件通過設置繼電器開關通斷先后使用網絡分析儀和LCR表讀取計算出待測電纜的電容、阻抗、線纜長度、衰減、回波損耗以及TDR測試數據并顯示，軟件可將數據以word格式保存至本地。
運行軟件，進入軟件主界面，此時開始按鈕不可點擊，需成功連接儀器后便可開始測試。

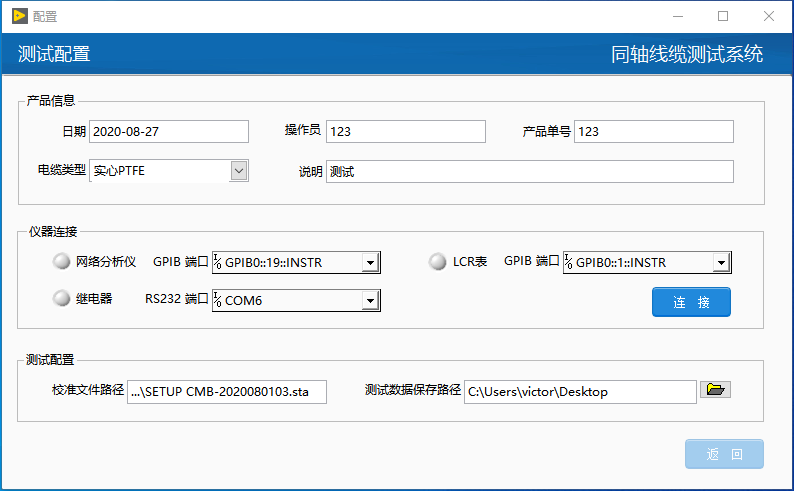

進入到參數配置界面，首先錄入當前的基礎產品信息和測試人信息，選擇儀器的連接端口，連接成功的設備指示燈為綠色。儀器成功連接后，設置校準文件路徑和測試數據保存的文件路徑。
在測試界面，點擊開始按鈕開始測試，測試過程中，測試數據實時顯示在軟件界面中。

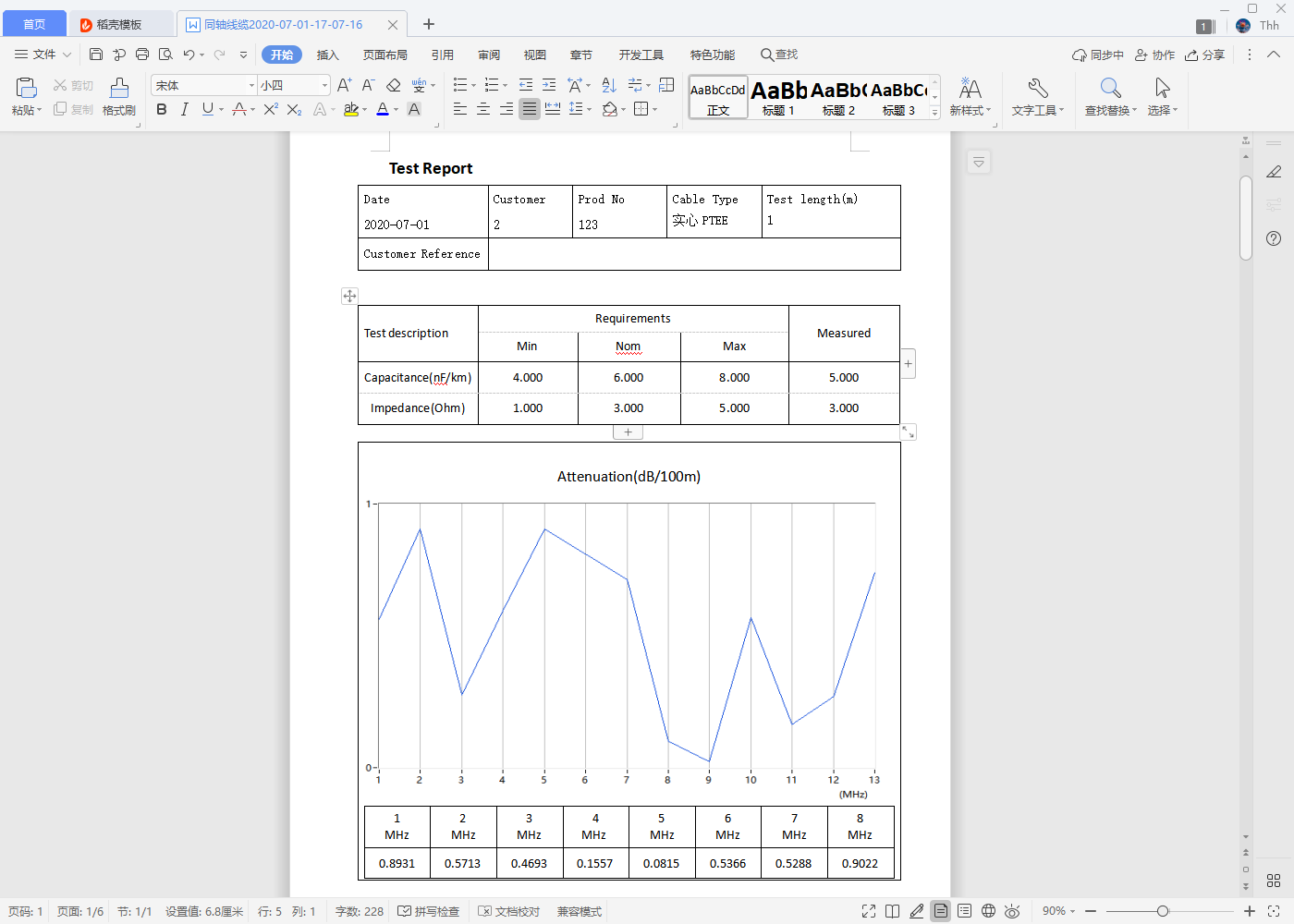

測試完成會自動保存數據，數據保存成功后，彈出保存成功提示框，可在設置的保存路徑下查看保存的測試文件。
項目總結
納米軟件射頻同軸電纜測試系統界面看似簡單，但是每個界面的信息量很大，層級分明，布局合理。日前軟件開發工程師通過遠程部署，如愿讓用戶實現自動化測試，用戶對納米軟件的交付高度肯定，我們也不斷改進優化，讓更多企業實現儀器的自動化測試。
